Die DCC-RF-Basis

ACHTUNG diese Baugruppe ist veraltet und im Archivmodus!

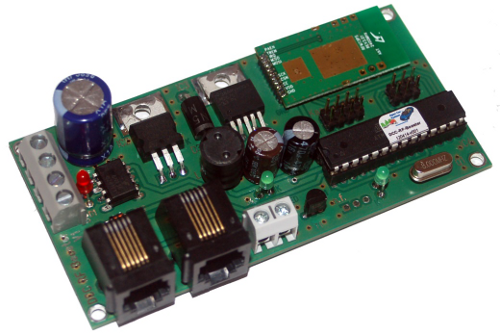

DCC-RF-Booster

Die DCC-RF-Basis wandelt und filtert ein normales DCC digital Signal in einen Funk-Datenstrom um. Dabei werden nur DCC Fahrbefehle mit 28 Fahrstufen, DCC Funktionsbefehle der Funktionen F0 (FL Licht) bis F28 und POM Programmierbefehle auf die Funkschnittstelle umgesetzt. Alle anderen DCC Befehle werden ausgefiltert und verworfen. Die Basis besitzt zusätzlich noch einen Ausgang für eine einzelne IR-Diode über welche ein DCC-Programmiergleis mit ServiceMode Befehlen simuliert wird. Über diese Basis ist also wieder ein Programmieren der Decoder im ServiceMode über die IR Fototransistoren in der Fahrzeugfront möglich. Ein Auslesen der Decoder im ServiceMode bleibt aber weiterhin dem "CV-Prog" vorbehalten.

Booster V2 Schaltplan

Die Schaltung ist wie bei OpenCar üblich sehr simpel und passt auf eine Platine 50x100 mm. Für den Betrieb ist ein externes Netzteil mit ca. 12V~/1A oder 15V-/1A an K1.1./1.2. nötig. Das DCC Signal kann entweder von einem vorhandenen System kommen und an K1.3./1.4. eingespeist werden, oder von einer an K2 angeschlossenen Roco©/Lenz© Lokmaus stammen. An K3 können dann noch weitere Lokmäuse angeschlossen werden. Der ATmega328 ist ein kleiner Mikrocontroller der Firma Atmel© und übernimmt das Filtern und versenden der DCC Signale. Die Basis kann wahlweise mit zwei unterschiedlich Leistungsstarken Hoperf© Funkmodulen bestückt werden. Mit dem kleinen RFM73S lassen sich Anlagen mit ca. 5x5 m sicher versorgen. Dieses Modul erfüllt die aktuellen ETSI / FCC Normen. Für größere Anlagen kann auch ein RFM73P bestückt werden. Dieses Modul sendet mit bis zu 100mW (überschreitet bei maximaler Sendeleistung aber die aktuellen ETSI / FCC Normen!!!), womit auch sehr große Anlagen abgedeckt werden können. Um diese Normen auch auf großen Anlagen einzuhalten, sollte man hier zwei oder mehr Basen mit dem kleinen RFM73S parallel einsetzen.

Diese Basis lässt sich einfach und simpel per Jumper auf verschiedene Sendekanäle und Sendeleistungen konfigurieren.

Zusammengefasst: mit der neuen DCC-RF-Basis lassen sich Fahrzeuge per Funk steuern und per POM programmieren.
