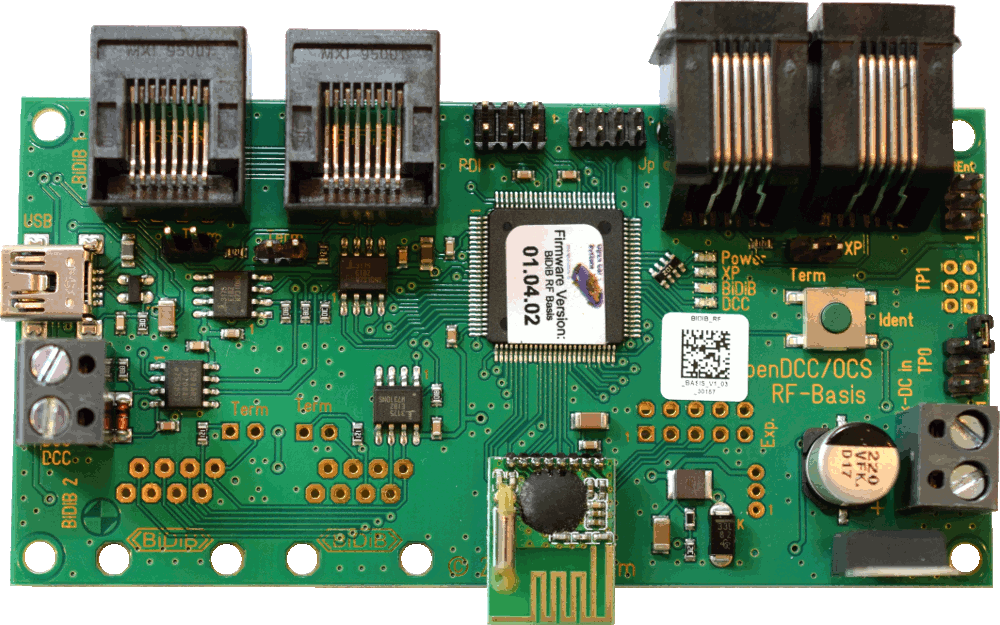

Die BiDiB RF-Basis

BiDiB RF-Basis

Die RF-Basis ist eine Weiterentwicklung des DCC-RF-Booster. Im Unterschied zu diesem, unterstützt sie unterschiedliche digitale Signaleingangsquellen. Sie kann ihr Steuersignal aus dem BiDiB – Bus, vom DCC Gleisanschluss oder einer seriellen USB Verbindung beziehen. Zur lokalen Ansteuerung verfügt sie zusätzlich über eine LENZ Xpressnet Schnittstelle.

Die Basis ist als SMD vorbestückter Bausatz komplett programmiert im Fichtelbahn Shop erhältlich. Je nach genutzter Betriebsart müssen vom Anwender noch Anschlussbuchsen, Funkmodul und der THT Spannungsregler bestückt werden.

Für den Betrieb der Basis mit Xpressnet Schnittstelle ist ein externes 14V-18V Netzteil notwendig, ohne reicht ein 5V Netzteil aus.

 Aufbau, Konfiguration und Beschreibung der RF-Basis ist im Handbuch und im OpenDCC Wiki zu finden.

Technische Daten der BiDiB RF-Basis:

Betriebsspannung

mit Xpressnet Option:

ohne Xpressnet :


14 bis 18 V

5 V (bei USB Betrieb, keine externe Versorgung nötig)

Stromaufnahme

kleiner 1 A (ohne Xpressnet 100 mA)

Steuereingang

- BiDiB digital oder

- DCC digital Gleissignal intern galvanisch getrennt oder

- USB serielles Terminal

- bis zu 5 Lenz / Roco / Fleischmann Xpressnet Lokmäusen © / Handregler möglich

Lenz Xpressnet

Host mit maximal 500 mA Kurzschlussfest

Funk Ausgangssignal

2,4 GHz moduliert mit RFM7x Modul übertragen

Funk Kanäle

80 im 2,4 GHz Band

Funk Sendeleistung

bis 3,2 mW in 4 Stufen wählbar

GBM16T Anschluss

2 (1 direkt, 1 extern)
